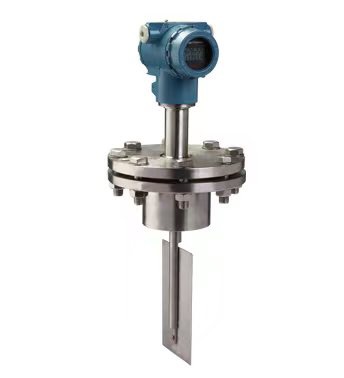

靶式流量計（在線拆裝）概述：
電容式靶式流量計是在傳統靶式流量計的基礎上，隨著新型傳感器、微電子技術的發展研制開發成的新型電容力感應式流量計，它既有孔板、渦街等流量計無可動部件的特點，同時又具有很高的靈敏度、與容積式流量計相媲美的準確度，量程范圍寬。 采用芯片級的電容式力傳感器、高效的抗過載結構設計是該新型產品真正實現高精度、高穩定性的關鍵核心，加之其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性,廣泛應用于石油、化工、冶金、電力、制藥、環保、食品等領域。
● 適用管徑范圍寬：Φ10~Φ2000至更大；
● 適用溫度范圍廣：-196°C ~ 500°C；
● 適用高/低壓力工況：0~42MPa；
● 適用各種介質：氣體、液體（包括高粘度液體、漿體）、蒸汽；
● 適用于低流速介質，其可測量最低流速為0.08m/s。
管道式靶式流量計：
在線可拆裝式靶式流量計現場使用圖：
電容式靶式流量計主要由測量管（外殼）、新型電容
力傳感器、阻流件、積算顯示和輸出部分組成。
當介質在測量管中流動時，因其自身的動能通過阻流件（靶）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAρ·V2/2
式中：F ——阻流件所受的作用力
Cd——物體阻力系數
A ——阻流件對測量管軸向投影面積(mm2)
ρ ——工況下介質密度（kg/m3）
v ——介質在測量管中的平均流速(m/s)
阻流件(靶)接受的作用力F，經剛性連接的傳遞件（測桿）傳至電容力傳感器，電容力傳感器產生電壓信號輸出：
V=KF
式中：
V——電容力傳感器輸出的電壓（mV）， K——比例常數， F——阻流件（靶）所受的作用力
由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量，其工作原理見示意圖：
·整臺儀表結構堅固無可動部件，拆卸方便；
·可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；
·整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓；
·壓力損失小，僅為標準孔板的1/2△P左右；
·抗干擾，抗雜質能力特強；
·儀表內設自檢程序，故障現象一目了然；
·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
·可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定；
·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；
·具有一體化溫度、壓力補償，直接輸出質量或標方；
·具有可選小信號切除、非線性修正、濾波時間可選擇；
·能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量；
·計量準確，精度可達到0.2%；
·重復性好，一般為0.05%～0.08%，測量快速；
·可根據實際需要更換阻流件（靶片）而改變量程；
·低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖；
·安裝簡單方便，極易維護；
·多種輸出形式，能遠傳各種參數；
·抗震動性強，一定范圍內可測脈動流。
被測介質 | 液體；氣體；蒸汽 | |||||
公稱直徑 | 法蘭式15～500mm | 夾裝式15～500mm | 插入式65～5000mm | |||
公稱壓力 | 0．6～42MPa | 0.6～42MPa | 0.6～42MPa | |||
介質溫度 | -200℃～+500℃或更高溫度 | |||||
精 確 度 | ±0.2% | ±0.5% | ±1.0% | ±1.5% | ||
范 圍 度 | 1：3（液體） | 1：8（液體、氣體） | 1：15（液體、氣體） | 1：12（蒸汽） | ||
補償形式 | 溫度補償；壓力補償 | |||||
重 復 性 | 0.05%～0.08% | |||||
供電電源 | 機內自備鋰電池（3.6V）；外供電源24VDC | |||||
輸出形式 | 現場顯示；4～20mA二線制；脈沖0～5V；RS485/RS232；GPRS無線遠傳；HART | |||||
測量管材料 | 碳鋼；不銹鋼；亦可按用戶要求協商提供 | |||||
防爆標志 | 本安型（ExiaIICT4）； 隔爆型（ExdIICT4） | |||||
防護等級 | IP65；IP67 | |||||
法蘭規格 | 流量計連接法蘭規格執行GB/T系列標準，也可以根據用戶要求特殊加工。 | |||||
氣體類：煤氣、空氣、氫氣、天然氣、氮氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣等。
液體類：重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、
糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、
乙二醇、礦物油 、液態糖、鹽酸、汽車涂料、樹脂、牛油、菜油、液氧、洗發液、牙膏、凝膠、
燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、煤油、
甘油、染料、水、硝酸 、高沸點有機溶液、豬油、酒精、油、乙烯、聚丙烯、甲笨等。
蒸汽類：過熱蒸汽、飽和蒸汽。
WD-AELB - | 0000 0 0 0 0 0 0 0 0 | ||||||||||||||||||||||||||||||
電容式靶式 | |||||||||||||||||||||||||||||||
代號 | 公稱通徑 | ||||||||||||||||||||||||||||||
0010 | DN10 | ||||||||||||||||||||||||||||||
0100 | DN100 | ||||||||||||||||||||||||||||||
…… | |||||||||||||||||||||||||||||||
5000 | DN5000 | ||||||||||||||||||||||||||||||
代號 | 連接方式 | ||||||||||||||||||||||||||||||
F | 法蘭管道式 | C | 插入式 | D | 對夾式 | U | 在線拆裝式 | L | 錐管螺紋式 | E | 其他 | ||||||||||||||||||||
代號 | 介質類型 | ||||||||||||||||||||||||||||||
L | 液體 | G | 氣體 | S | 蒸汽 | ||||||||||||||||||||||||||
代號 | 壓力等級 | ||||||||||||||||||||||||||||||
A | 0.6 Mpa | E | 2.5 Mpa | I | 10 Mpa | M | 20Mpa | ||||||||||||||||||||||||
B | 1.0 Mpa | F | 4.0 Mpa | J | 11 Mpa | N | 25 Mpa | ||||||||||||||||||||||||
C | 1.6 Mpa | G | 5.0 Mpa | K | 15 Mpa | O | 26 Mpa | ||||||||||||||||||||||||
D | 2.0 Mpa | H | 6.3 Mpa | L | 16 Mpa | P | 42 Mpa | ||||||||||||||||||||||||
代號 | 介質溫度 | ||||||||||||||||||||||||||||||
C | -20 ~ 80°C （常溫） | ||||||||||||||||||||||||||||||
Z | 80~ 200°C （中溫） | ||||||||||||||||||||||||||||||
G | 200~450°C （高溫） | ||||||||||||||||||||||||||||||
D | -200~-20°C （低溫） | ||||||||||||||||||||||||||||||
代號 | 輸出形式 | ||||||||||||||||||||||||||||||
P | 脈沖輸出 | H | HART協議 | ||||||||||||||||||||||||||||
I | 4~20mA | K | 開關量輸出 | ||||||||||||||||||||||||||||
R | 通訊輸出 | ||||||||||||||||||||||||||||||
代號 | 防爆標識 | ||||||||||||||||||||||||||||||
A | 本安型 | D | 隔爆型 | ||||||||||||||||||||||||||||
代號 | 殼體材質 | ||||||||||||||||||||||||||||||
C | 碳鋼 | ||||||||||||||||||||||||||||||
S | 304不銹鋼 | ||||||||||||||||||||||||||||||
T | 316L | ||||||||||||||||||||||||||||||
代號 | 傳感器材質 | ||||||||||||||||||||||||||||||
H | 哈氏合金 | ||||||||||||||||||||||||||||||
T | 鈦 | ||||||||||||||||||||||||||||||
S | 304不銹鋼 | ||||||||||||||||||||||||||||||
E | 特定材料 | ||||||||||||||||||||||||||||||
注：流量計法蘭規格執行GB/T系列標準中規定的相關技術參數，技術條件和類型。亦可按照客戶要求加工；
WD-AELB-0100FGCCIDCS含義為：WD-AELB系列電容式靶式流量計，公稱通徑100mm，連接方式為法蘭管道式，介質為氣體，法蘭公稱壓力1.6Mpa，溫度為常溫，4~20mA電流輸出，隔爆型，殼體為碳鋼，傳感器材質為304不銹鋼。
a、常溫型、低溫型、高溫型流量計視不同工況采用水平、垂直或倒置式安裝（以出廠校驗單為準）；
b、介質工作溫度在+300度以上時，用戶應對流量計殼體采取隔熱措施防止熱輻射損壞表頭(表頭工作溫度為-30至+70度)，同理工作溫度-100度以下的介質，也要采取防凍措施；
c、為保證流量計準確計量，要求設置前后直管段；
d、為保證流量計在檢查及更換時不影響系統工作，應盡量設置旁通閥（3）及切斷閥（1、2）；
e、因工藝需要可采用垂直安裝，被測介質流向可由下至上，也可由上至下，但訂購時應向供貨方說明；
f、流量計口徑與相連的管道口徑尺寸盡量相同，以減少流動干擾，造成計量誤差；
j、流量計殼體必須可靠接地，若無接地條件應向廠方說明。
1、2 、3 分別為前后閥和旁通閥；4 為流量計，L≥10D 和L≥5D分別為前后直管段長度，D為管道公稱直徑。
注意：流量計安裝應前后直管段長度。
危險場所必須使用防爆型流量計，WD-AEL1型電容式靶式流量計經國家防爆電氣產品質量監督檢驗中心（CQST）檢驗，符合GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》及GB3836.4-2000《爆炸性氣體環境用電氣設備 第4部分：本質安全型“i”》標準規定的要求，產品防爆標志為ExdIICT4、ExiaIICT4。
a、大氣壓：86～l06kPa；
b、周圍環境溫度：-20℃～+60℃(8℉～l40℉)；
c、周圍環境相對濕度：≤95% RH(+25℃)；
d、隔爆型流量計可適用于含有ⅡA、ⅡB、ⅡC級T1～T4組爆炸性氣體混合物的1區、2區的危險場所；
e、本安型流量計可適用于含有ⅡA、ⅡB、ⅡC級T1～T4組爆炸性氣體混合物的0區、1區、2區的危險場所。
